رله‌های حفاظتی · OCR-P101

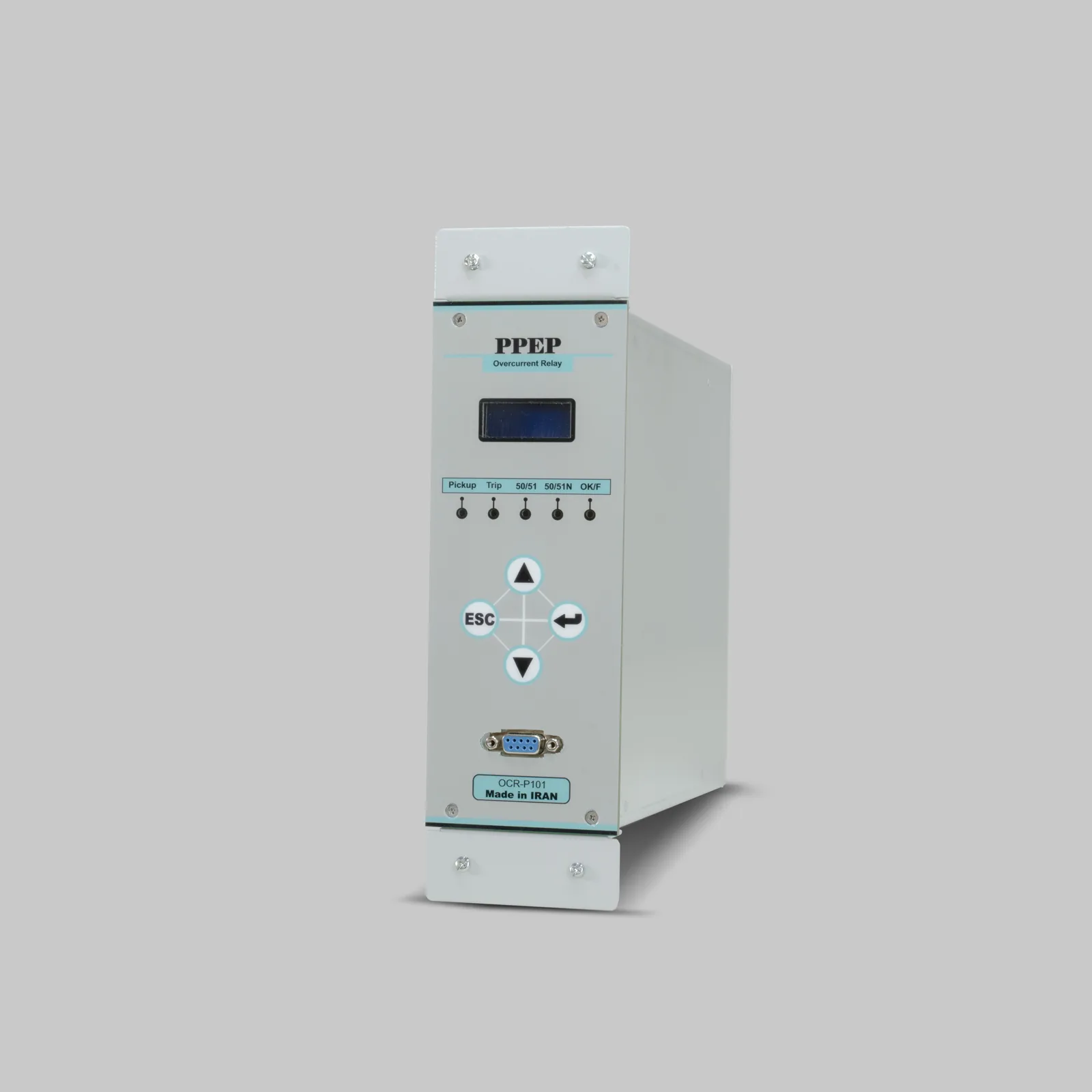

رله حفاظتی اضافه‌جریان و خطای زمین نیومریکال
نخستین رله نیومریکال اضافه‌جریان و خطای زمین ساخت ایران؛ حفاظت اصلی یا پشتیبان شبکه‌های فشار متوسط و قوی.
- گارانتی و پشتیبانی سازنده
- ساخت شیراز، ایران
- گواهی IEC 60255-1
معرفی محصول
رله اضافه‌جریان و خطای زمین نیومریکال
رله OCR-P101 یک رله نیومریکال اضافه‌جریان سه‌فاز و خطای زمین غیرجهت‌دار است که برای حفاظت اصلی یا پشتیبان در شبکه‌های فشار متوسط و فشار قوی، خطوط هوایی و کابل‌های زمینی، مشترکین فشار متوسط و صنایع به کار می‌رود.
- ورودی CT
- 4
- جریان نامی
- 1A / 5A
- ثبت رویداد
- 1024
- گروه تنظیمات
- 2
ویژگی‌ها
ویژگی‌های کلیدی
آنچه این محصول را برای بهره‌بردار ایرانی قابل اعتماد و کاربردی می‌کند.
طراحی و ساخت برای اولین بار در ایران
دارای گواهی انطباق با استاندارد اروپایی IEC 60255-1
دارای تأییدیه شرکت توانیر
نرم‌افزار ارتباط با رله با قابلیت انتخاب زبان فارسی یا انگلیسی
دارای گارانتی و خدمات پس از فروش
توابع حفاظتی
حفاظت‌هایی که در یک دستگاه جمع شده‌اند
کدگذاری مطابق استاندارد ANSI؛ منحنی‌های زمان معکوس مطابق IEC 60255‑151.
- 50/51Pاضافه‌جریان فاز (لحظه‌ای / زمان‌دار)
- 50/51Nاضافه‌جریان نول — خطای زمین
- 50/51NSخطای زمین حساس
- 50/51NR
- 79وصل مجدد خودکار
- 50BFخرابی کلید قدرت
- CLPبرداشت بار سرد
- 74TC/CCنظارت بر مدار قطع و وصل
مشخصات فنی
داده‌های فنی
خلاصه مشخصات از بروشور فنی محصول. برای جزئیات کامل، نقشه‌ها و کد سفارش، مستندات را دریافت کنید.
دریافت مشخصات فنی- توابع حفاظتی (ANSI)
- 50/51P · 50/51N · 50/51NS · 50/51NR · 79 · 50BF · CLP · 74TC/CC
- فرکانس
- 50/60 Hz
- جریان نامی
- 1A / 5A
- ورودی CT
- 4
- گروه تنظیمات
- 2
- ثبت رویداد / خطا / اغتشاش
- 1024 / 20 / 5 (حداکثر 15s)
- ورودی دیجیتال / رله خروجی
- 3 / 5
- منحنی‌ها
- IEC 60255-151
- پورت جلو / عقب
- RS-232 / RS-485 ایزوله (Modbus)
- فرمت ثبت اغتشاش
- COMTRADE IEEE C37.111
کاربردها
کجا به کار می‌رود؟
کاربردهای اصلی این محصول در شبکه برق، پست‌ها و صنایع.
۰۱فیدرهای فشار متوسط و قوی
حفاظت اصلی یا پشتیبان فیدرهای خروجی پست‌های توزیع و فوق‌توزیع.

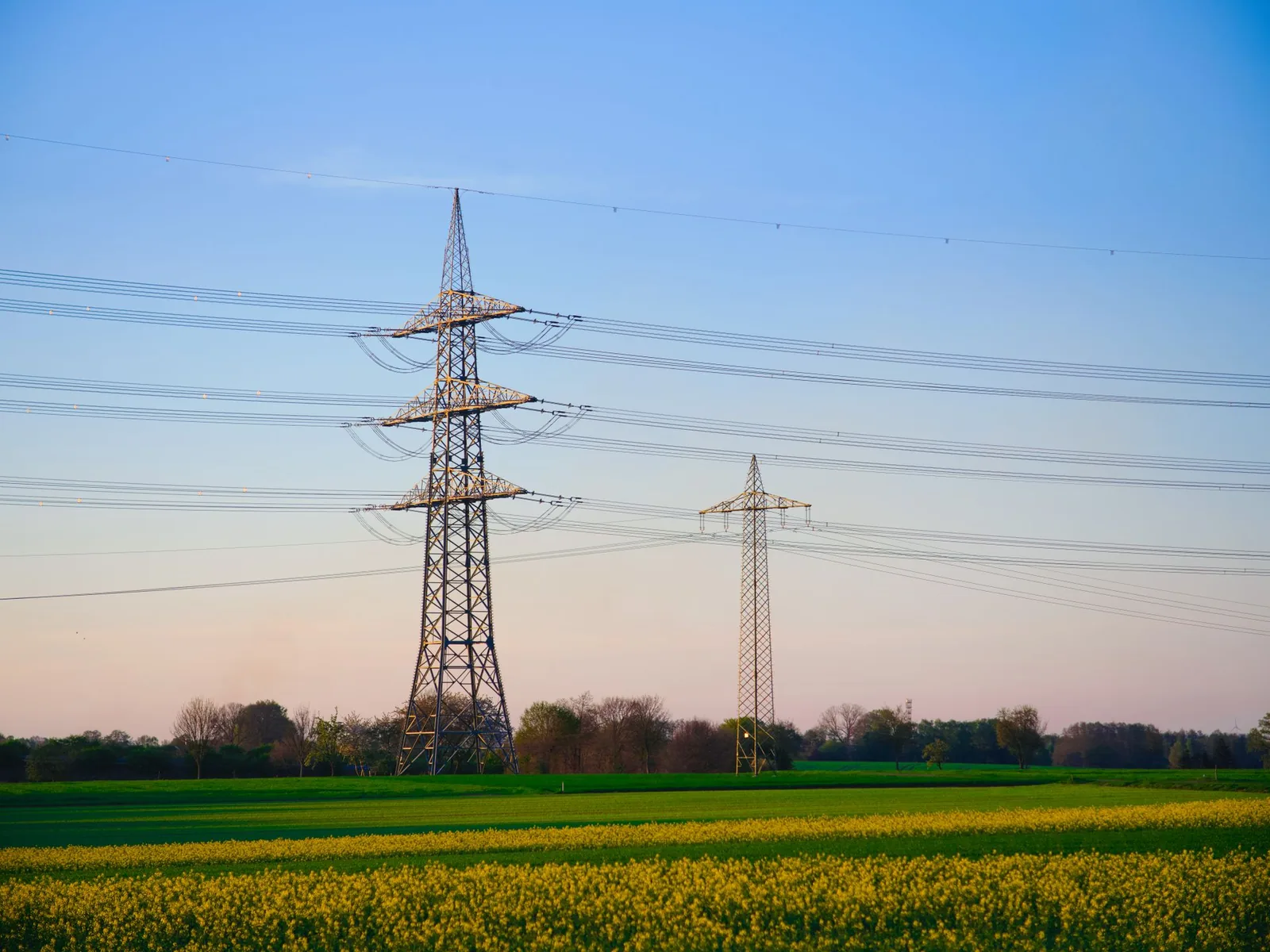

۰۲خطوط هوایی و کابل‌های زمینی
تشخیص اضافه‌جریان فاز و خطای زمین در خطوط هوایی و کابل‌های زمینی.
۰۳مشترکین فشار متوسط و صنایع
حفاظت ورودی کارخانه‌ها و مشترکین فشار متوسط در برابر اتصال کوتاه و خطای زمین.
مستندات
دریافت مستندات فنی
فایل‌ها مستقیم از سرور شرکت دریافت می‌شوند.
پرسش‌ها
پرسش‌های رایج درباره این محصول
سؤال دیگری دارید؟
کارشناسان فنی ما در انتخاب رله، تنظیمات، نصب و خدمات پس از فروش پاسخ‌گوی شما هستند.
تماس با مانرمافزار RMCI و نرم‌افزارهای مدیریت و پایش رله‌های TCS با قابلیت انتخاب زبان فارسی یا انگلیسی ارائه می‌شوند و امکان تنظیم، خواندن اندازه‌گیری‌ها و دریافت رویدادها و خطاها را فراهم می‌کنند.
رله OCR-P101 دارای پورت RS-232 در جلو و پورت ایزوله RS-485 (Modbus) در پشت است. رله TCS مدل TRP-25 نیز از طریق RS-232 و RS-485 به رایانه متصل می‌شود.
بله. همه محصولات شرکت دارای گارانتی، خدمات پس از فروش و پشتیبانی فنی هستند و تعمیر دستگاه‌ها در دوره گارانتی رایگان است.
در صفحه هر محصول، بخش «مستندات» شامل مشخصات فنی، فرم انتخاب رله، نقشه سیم‌بندی و راهنمای عیب‌یابی (برای محصولاتی که دارند) قابل دریافت است.
